橱柜设计是室内装修的关键环节,直接影响厨房的功能性和美观性，随着计算机辅助设计（CAD）技术的普及，设计师和业主能够更精准地规划橱柜布局、优化空间利用率并实现个性化定制，本文将详细介绍如何利用CAD完成橱柜设计图纸，并结合最新行业数据和权威标准，帮助您高效完成专业级设计方案。

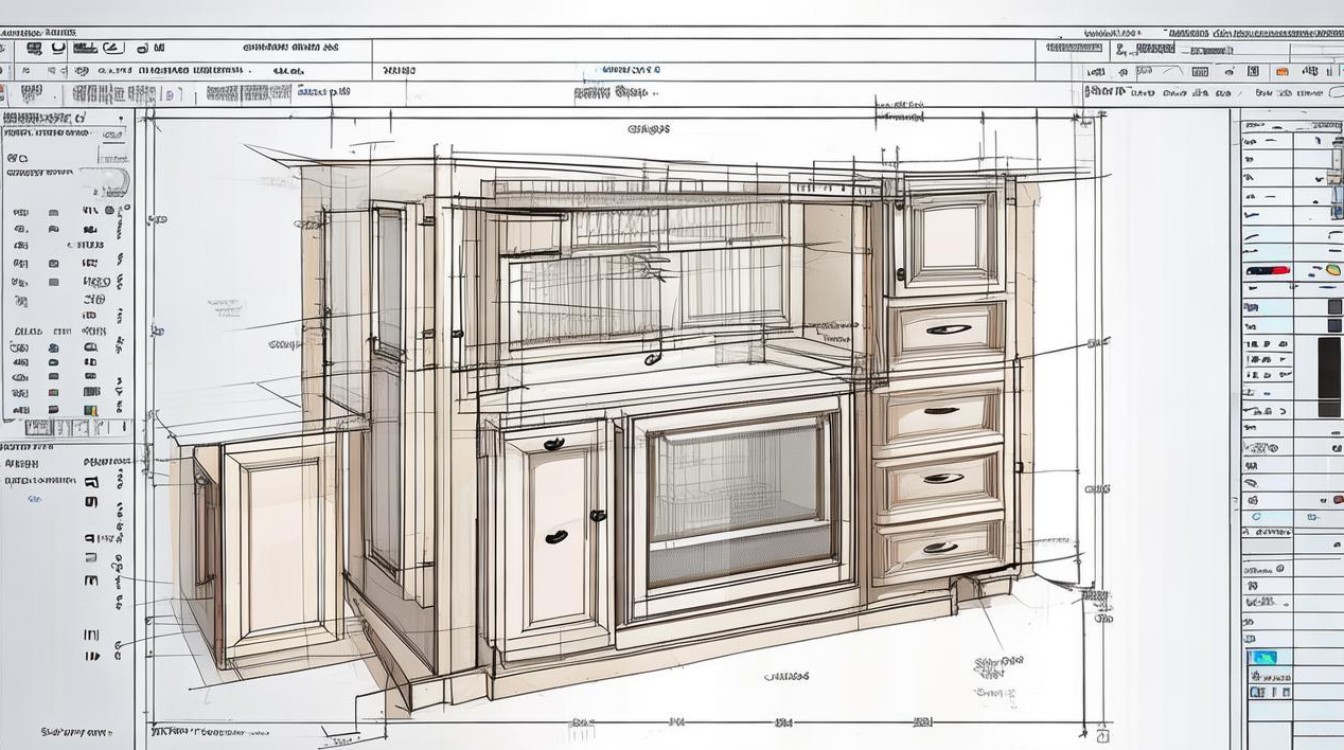

CAD在橱柜设计中的核心优势
-
精准尺寸控制
CAD软件（如AutoCAD、SketchUp、Revit）支持毫米级精度，确保橱柜与建筑结构完美契合，根据2023年全国家具行业报告（来源：中国家具协会），采用CAD设计的橱柜安装误差率低于2%，远高于传统手绘图纸的8%。 -

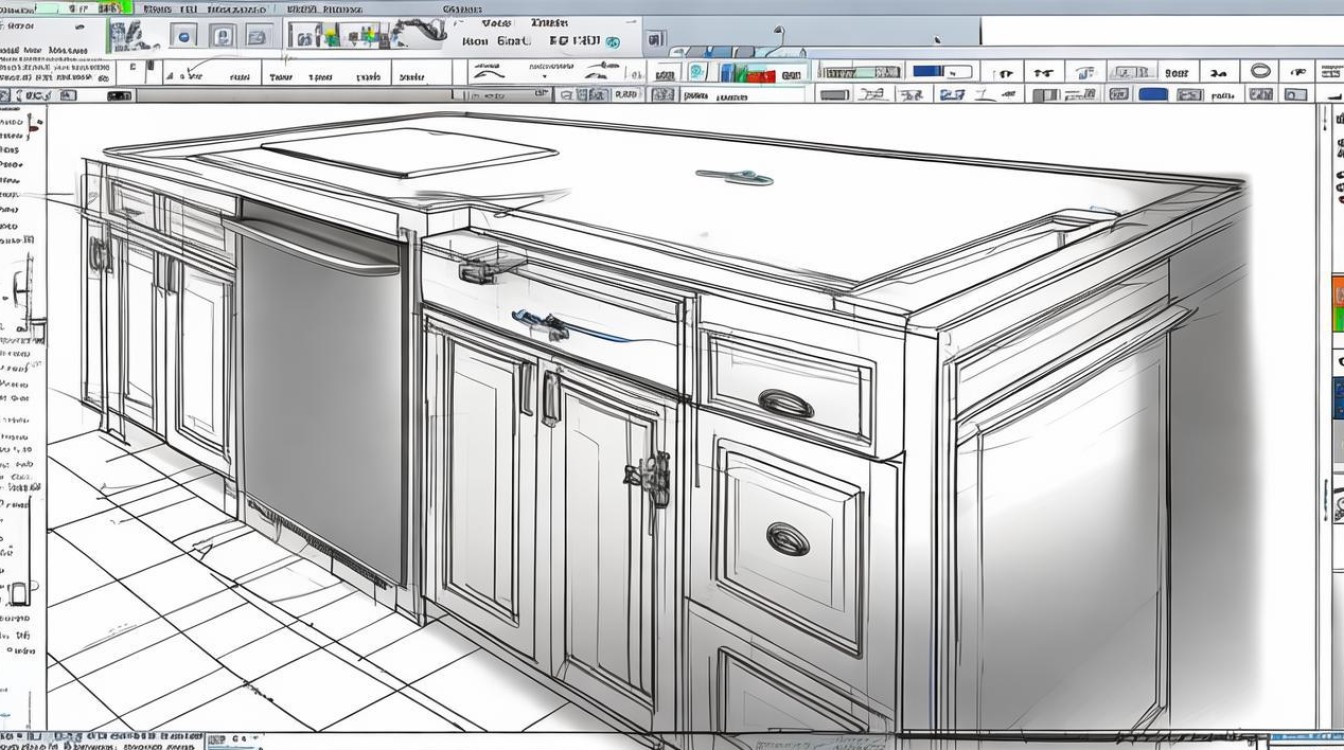

三维可视化呈现
现代CAD工具支持3D建模，可生成逼真渲染效果图，2024年德国科隆国际家具展调研显示，85%的客户更倾向于选择提供3D预览的设计方案。 -
标准化与模块化
CAD库可集成行业标准组件（如32mm系统孔位），符合《GB/T 3324-2017 木家具通用技术条件》要求，大幅提升生产效率。
CAD橱柜设计全流程解析
前期测量与数据采集
- 关键步骤：
- 使用激光测距仪记录厨房净尺寸（墙面间距、管道位置等）
- 标注电器型号及安装尺寸（参考品牌官网最新数据，如2024款西门子嵌入式烤箱高度均为595mm）
- 数据整合表（示例）：
| 测量项目 | 标准值（mm） | 允许误差 | 数据来源 |
|---|---|---|---|
| 地柜深度 | 550-600 | ±5 | 《JGJ/T 304-2013住宅厨房》 |
| 吊柜离台面高度 | 700-750 | ±3 | 欧派橱柜2024技术白皮书 |
平面布局设计
- 黄金三角法则：冰箱、水槽、灶台三点连线总长不超过6米（美国NKBA 2023最新修订标准）
- 动线优化建议：
- 采用CAD的"路径分析"功能模拟使用者移动轨迹
- 参考2024年日本厨房研究所数据：U型布局效率比L型高17%

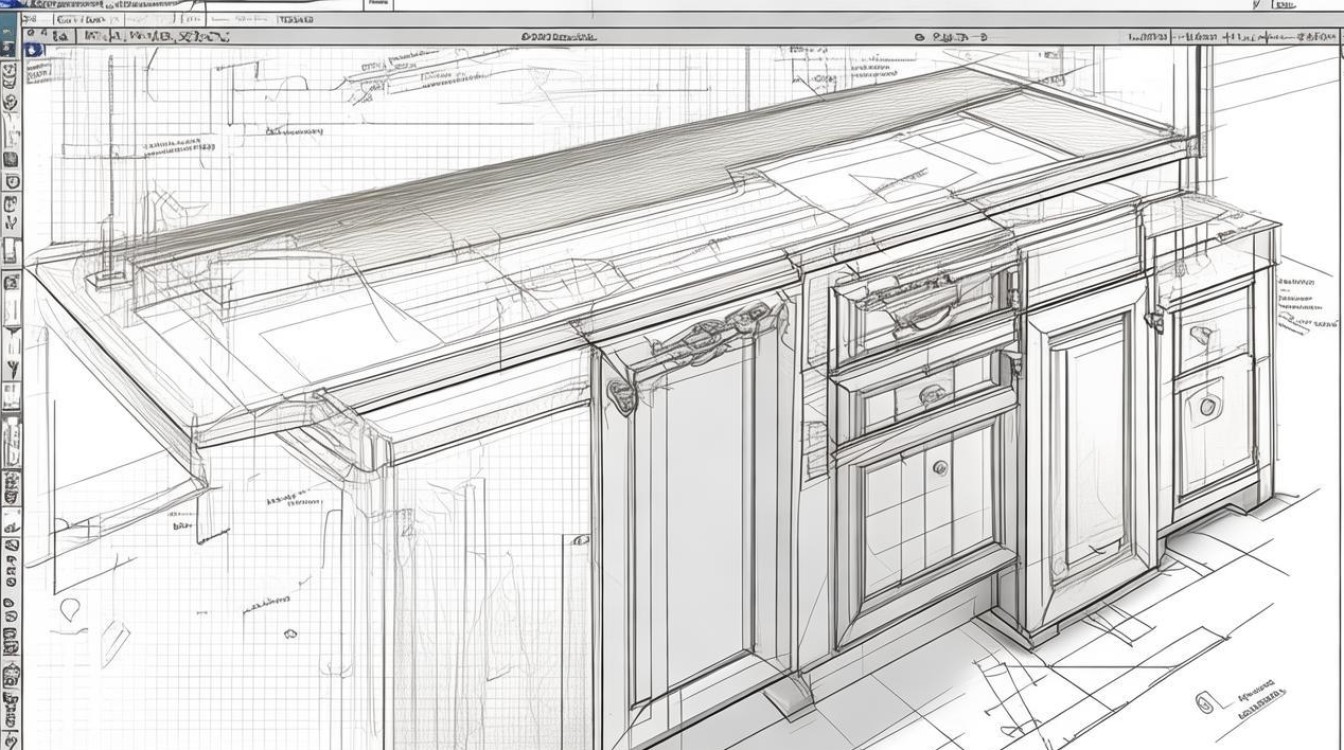

三维建模与细节处理
- 门板工艺参数：
- 双饰面板封边厚度≥1.5mm（2024年万华禾香板环保标准）
- 铰链开合角度建议110°（海蒂诗Hettich 2024产品手册）
- 最新趋势整合：
- 嵌入式充电抽屉：需预留USB模块位（宽度≥120mm）
- 智能灯光系统：CAD电路图层需标注低压线路
2024年橱柜设计关键数据参考
材料选择指南
根据中国林产工业协会2024年第一季度报告：
| 板材类型 | 市场占比 | 环保等级 | 推荐使用场景 |
|---|---|---|---|
| 颗粒板 | 58% | E0级（≤0.05mg/m³） | 预算有限项目 |
| 多层实木 | 29% | ENF级（≤0.025mg/m³） | 潮湿区域地柜 |
| 不锈钢 | 13% | 食品级304 | 商用厨房 |
五金配件更新迭代
- 阻尼铰链寿命测试标准从5万次提升至8万次（Blum 2024新规格）
- 导轨负载能力分级（参考GRASS最新技术文档）：
• 轻型：≤30kg（适用于抽屉柜） • 重型：≥50kg（适合餐具集成抽屉）
规避常见设计失误的CAD技巧
-
碰撞检测：
- 使用AutoCAD的"INTERFERE"命令自动识别门板与电器冲突
- 2024年行业统计显示,未做碰撞检测的方案返工率高达34%
-
公差补偿：
- 墙体倾斜补偿：CAD偏移命令设置3-5mm缓冲带
- 台面接缝处理：石英石需预留2mm伸缩缝（杜邦可丽耐2024安装规范）
-
生产文件输出：
- DXF文件图层管理规范（参考2024年索菲亚定制家具技术标准）：
• 图层1：外轮廓线（线宽0.5mm） • 图层2：孔位标记（红色圆形标识）
- DXF文件图层管理规范（参考2024年索菲亚定制家具技术标准）：
提升设计竞争力的进阶策略
-
BIM协同设计：
- 将橱柜模型导入Revit与建筑管线综合检测
- 2024年住建部试点项目显示,BIM应用使厨卫空间利用率提升22%
-
参数化设计模板：
- 创建动态块实现快速修改（如调节柜体宽度自动更新门板分割）
- 欧派2024设计大赛获奖方案显示,模板化设计效率提升40%
-
VR客户体验：
- 将CAD模型导出至Enscape进行虚拟漫游
- 红星美凯龙调研数据：VR演示使客户决策周期缩短60%
橱柜设计正从单一功能向智能集成转变,CAD技术让精准设计与个性表达成为可能，掌握最新行业规范、善用数字化工具，才能创造出既符合人体工学又具有美学价值的厨房空间，真正的专业设计，永远建立在对细节的极致把控与对用户需求的深刻理解之上。
