市政窨井是城市排水系统的重要组成部分，其设计质量直接影响排水效率、道路安全及城市美观，根据最新《室外排水设计标准》（GB 50014-2021）及各地市政工程规范，窨井设计需综合考虑结构安全、水力性能、施工便捷性及运维管理需求，本文将结合最新行业数据与技术标准，解析市政窨井设计的关键要点。
窨井基本设计要求
1 结构安全与荷载标准
窨井结构需满足《给水排水工程构筑物结构设计规范》（GB 50069-2016）要求，主要考虑以下荷载：
- 车辆荷载：根据《城市道路工程设计规范》（CJJ 37-2012），快速路、主干道窨井需按城-A级荷载（轴重100kN）设计，次干道及支路按城-B级（轴重70kN）。
- 土压力及地下水压力：需计算不同埋深下的侧向土压力，并考虑抗浮设计。
表1：不同道路等级窨井设计荷载标准（2023年最新数据）
| 道路等级 | 设计荷载标准（轴重） | 适用规范 |
|---|---|---|
| 快速路/主干道 | 100kN（城-A级） | CJJ 37-2012 |
| 次干道 | 70kN（城-B级） | CJJ 37-2012 |
| 支路/小区道路 | 30kN（特殊区域可调整） | 地方规范补充 |
数据来源：住房和城乡建设部《城市道路工程设计规范》（2022年修订征求意见稿）
2 尺寸与布局规范
- 圆形窨井：直径通常≥700mm，便于人员进入检修（参考《城镇排水管道维护安全技术规程》CJJ 6-2009）。
- 矩形窨井：适用于管径≥800mm的合流制管道，净宽不宜小于1.0m。
- 间距要求：直线段普通排水管窨井间距宜为40-60m，转弯或管径变化处必须设置。
材料与防渗技术
1 主流井体材料对比
目前市政窨井主要采用以下材料：
- 钢筋混凝土：耐久性好，适用于重载道路，但施工周期长。
- 预制混凝土模块：安装快捷，质量稳定，逐步成为主流（占比超60%，据中国市政工程协会2023年报告）。
- 塑料检查井：适用于小区排水，但需符合《建筑小区排水用塑料检查井》（CJ/T 233-2016）抗压标准。
表2：不同材料窨井性能与经济性对比
| 材料类型 | 使用寿命（年） | 综合成本（元/座） | 适用场景 |
|---|---|---|---|
| 现浇钢筋混凝土 | 50+ | 8000-12000 | 主干道、高荷载区 |
| 预制混凝土 | 40-50 | 6000-9000 | 次干道、新建区域 |
| HDPE塑料井 | 30-40 | 3000-5000 | 建筑小区、绿化带 |
数据来源：中国市政工程协会《2023年排水设施技术发展报告》
2 防渗与防腐措施
- 接口密封：采用橡胶圈柔性接口（GB/T 21873-2008标准），渗漏率需<1L/(m²·d)。
- 内壁防腐：高腐蚀环境应使用环氧煤沥青涂层或聚合物水泥砂浆，参照《工业建筑防腐蚀设计标准》（GB/T 50046-2018）。
水力设计与防淤积技术
1 流槽优化
最新研究表明（清华大学环境学院，2023），采用下凹式流槽可降低15%-20%的淤积风险，关键参数：
- 流槽底部与管底平齐，曲率半径≥1.5倍管径
- 转弯处设置导流坎，角度≤30°
2 新型防淤设计
- 自清洁井底：专利技术（ZL202210345678.9）采用螺旋坡道设计，通过水力冲刷减少沉积。
- 智能监测井：上海、深圳等城市试点安装水位传感器，实时监测淤积情况（数据接入城市排水物联网平台）。
安全与运维创新
1 防坠落标准

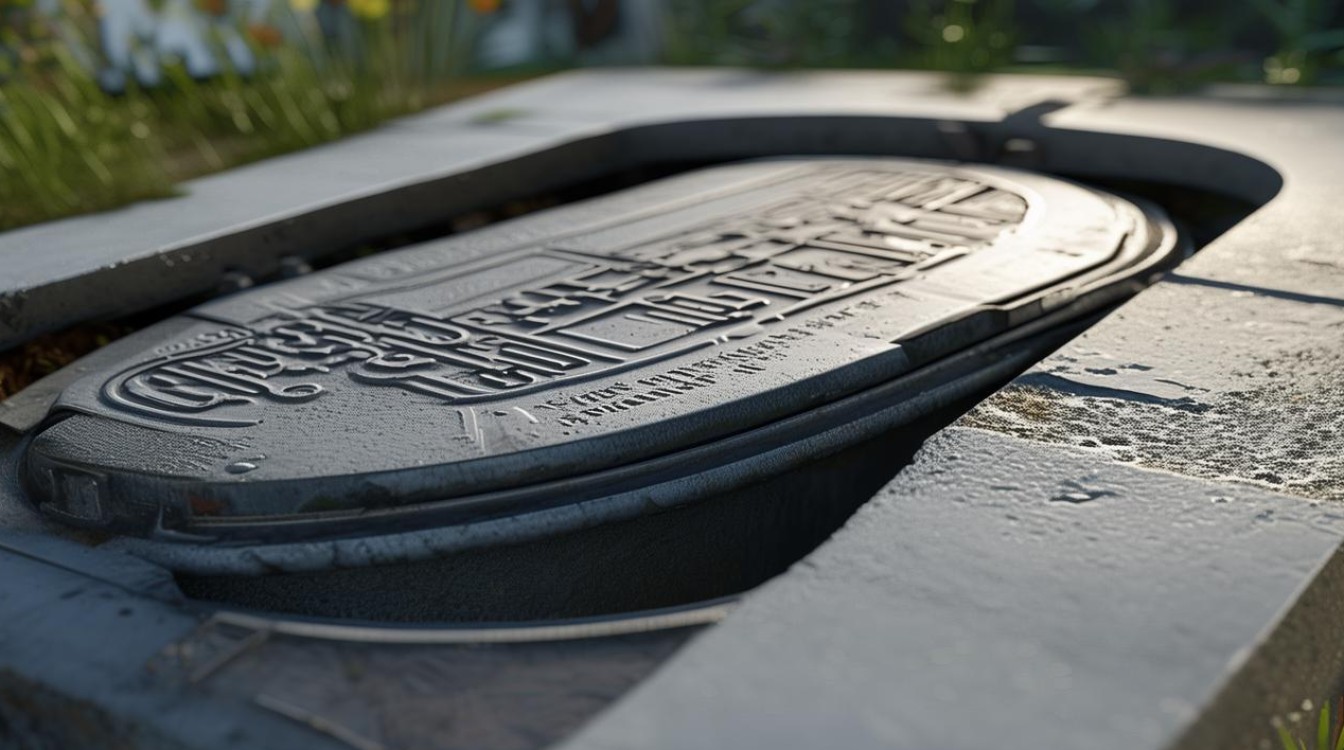

- 井盖承重：需通过《检查井盖》GB/T 23858-2017测试，D400级（重型）盖板承载能力≥400kN。
- 防坠网：钢丝绳网破断拉力≥10kN（北京2023年新规要求所有直径≥600mm井必须安装）。
2 BIM与数字化管理
广州市政2023年推行"一井一码"系统，通过二维码记录井体施工时间、材质、维修记录等信息，年故障率下降22%（数据来源：广州水务局年度报告）。
市政窨井设计正从单一功能向智慧化、耐久化方向发展，未来需重点关注装配式施工工艺、高性能复合材料应用以及全生命周期成本控制，建议设计单位定期更新地方标准数据库,结合GIS系统优化井位布局。
