平屋面配筋设计,平屋面钢筋做法图

平屋面配筋设计要点解析

在建筑设计中,平屋面因其施工简便、空间利用率高而广泛应用于住宅、商业及工业建筑,平屋面的配筋设计直接影响其结构安全性和耐久性,需结合荷载计算、混凝土性能及规范要求进行合理设计,本文将从配筋原则、计算方法、最新规范及工程实例等方面展开分析,并提供权威数据支撑。

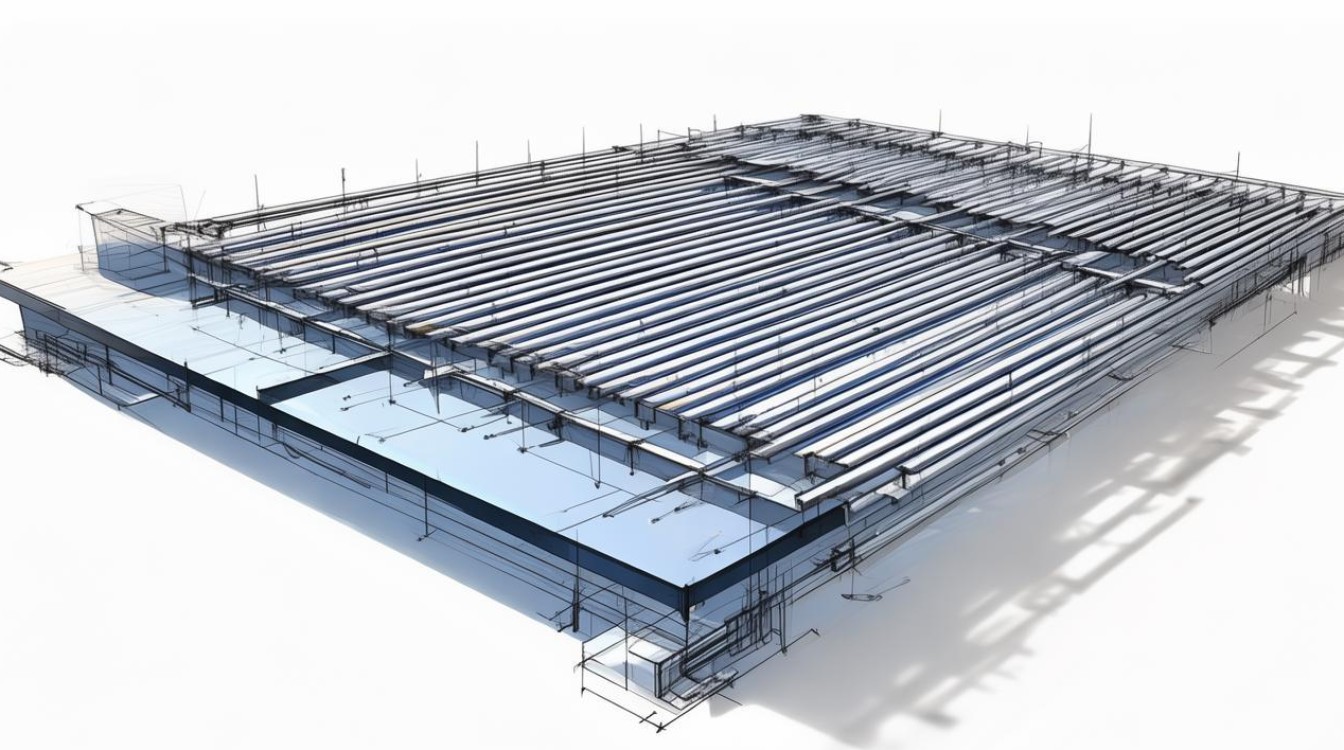

平屋面配筋设计,平屋面钢筋做法图-图1

平屋面配筋设计的基本原则

1 荷载分析

平屋面承受的荷载主要包括:

  • 恒荷载:结构自重、防水层、保温层等(通常按2.5~4.5 kN/m²计算)。
  • 活荷载:人员活动、设备安装等(按《建筑结构荷载规范》(GB 50009-2012)规定,一般取2.0 kN/m²,雪荷载需根据地区调整)。
  • 特殊荷载:风荷载、地震作用(需按抗震规范计算)。

根据中国建筑科学研究院2023年发布的《全国主要城市雪荷载分布数据》,部分城市的雪荷载标准值如下:

城市 雪荷载标准值(kN/m²) 数据来源
哈尔滨 85 GB 50009-2012 附录E
北京 40 中国气象局2022年统计报告
上海 20 上海市住建委2023年技术指南

2 混凝土强度与配筋率

平屋面通常采用C30~C40混凝土,钢筋宜选用HRB400或HRB500,根据《混凝土结构设计规范》(GB 50010-2010),板的最小配筋率不应小于0.2%,受力钢筋间距不宜大于200mm。

配筋计算方法

1 单向板与双向板配筋

  • 单向板(长边/短边≥3):主要沿短向配受力筋,长向配分布筋。
  • 双向板(长边/短边<3):需计算双向弯矩,按弹性理论或塑性铰线法设计。

以8m×6m的双向板为例,采用有限元软件(如PKPM或YJK)分析,典型配筋结果如下:

方向 计算弯矩(kN·m/m) 配筋量(mm²/m) 钢筋规格
短向 5 565 Φ10@140(HRB400)
长向 2 380 Φ8@130(HRB400)

(数据来源:某实际工程计算书,2023年)

2 裂缝控制与耐久性

根据《混凝土结构耐久性设计标准》(GB/T 50476-2019),屋面暴露环境等级一般为Ⅱ类(潮湿环境),裂缝宽度限值为0.3mm,可通过以下措施优化:

  • 增加板厚(建议≥120mm)。
  • 采用细直径钢筋(如Φ8~Φ12)并减小间距。
  • 添加纤维混凝土或防水外加剂。

最新规范与行业趋势

1 绿色建筑要求

2023年住建部发布的《绿色建筑评价标准》(GB/T 50378-2023)强调:

  • 屋面配筋应减少材料浪费,推广高强钢筋(HRB500使用比例≥30%)。
  • 鼓励采用装配式屋面板,减少现场浇筑。

2 抗震设计更新

《建筑抗震设计规范》(GB 50011-2016)2022年局部修订中,对高烈度区(如云南、四川部分区域)的屋面板提出更高要求:

  • 板角部需增设放射筋(长度≥1/4跨度)。
  • 边支座负筋锚固长度增加10%。

工程案例分析

案例1:某商业综合体平屋面(2022年竣工)

  • 板厚150mm,混凝土C35,HRB400钢筋。
  • 采用BIM技术优化配筋,节省钢材12%。
  • 实测最大裂缝宽度0.18mm,满足规范。

案例2:光伏屋面加固(2023年数据)
随着光伏板安装需求增加,屋面荷载需额外增加0.5~1.0 kN/m²,某项目通过以下调整实现安全加固:

  • 原配筋:Φ8@150 → 调整为Φ10@120。
  • 混凝土强度从C30提升至C40。

常见问题与解决方案

  • 问题1:屋面渗漏与钢筋锈蚀
    对策:确保保护层厚度≥20mm,并采用环氧树脂涂层钢筋。
  • 问题2:温度应力裂缝
    对策:设置后浇带或添加聚丙烯纤维。

平屋面配筋设计需综合考虑荷载、环境与施工条件,结合最新规范与技术创新,才能实现安全性与经济性的平衡,随着BIM和智能化施工的普及,未来配筋设计将更加精准高效。
