DFMEA (设计失效模式与影响分析) 完整培训资料

第一部分：引言与基础

什么是DFMEA？

• 全称: Design Failure Mode and Effects Analysis (设计失效模式与影响分析)。
• 定义: DFMEA是一种系统化、前瞻性的团队协作分析工具，旨在产品设计阶段，识别、评估和减少潜在的失效模式及其原因和影响。
• 核心思想: “在产品被制造出来之前，就发现并解决它可能会出什么问题。”
• 目标:
  • 提高产品的质量和可靠性。
  • 降低开发成本和后期修改成本。
  • 缩短产品上市时间。
  • 将风险前置，在设计源头进行控制。
  • 为设计和开发过程提供技术文档和决策依据。

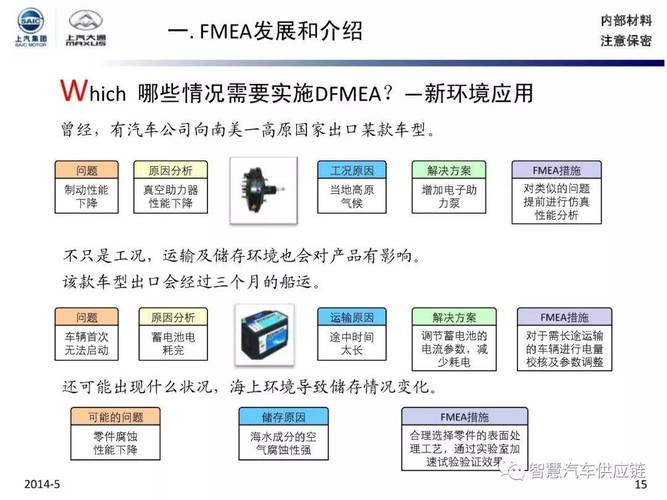

为什么需要DFMEA？

• 成本效益: 在设计阶段修改一个缺陷的成本，远低于在生产阶段甚至客户使用后发现并修改的成本，研究表明，前者可能是后者的 1/1000 甚至更低。
• 风险管理: 主动识别潜在风险，而不是被动地等待问题发生。
• 知识沉淀: 将团队的设计经验、历史教训和工程知识系统化地记录下来，形成组织的宝贵财富。
• 客户满意: 提高产品可靠性，减少召回和保修事件，提升品牌声誉和客户满意度。
• 行业要求: 是汽车（IATF 16949）、航空航天（AS9100）、医疗（ISO 13485）等众多行业的强制性要求。

DFMEA vs. PFMEA

第二部分：DFMEA的核心要素与结构

DFMEA是一份动态的文件,通常以表格形式呈现，包含以下13个核心要素（以AIAG-VDA FMEA手册为准）：

第三部分：DFMEA的七步法实施流程

AIAG-VDA FMEA手册推荐采用一个结构化的七步法来实施DFMEA，使其更具可操作性和有效性。

步骤 1: 策划与准备

• 目标: 明确DFMEA的范围、目标和团队。
• 活动:
  • 确定分析范围（一个零件、一个子系统、还是整个系统？）。
  • 组建跨职能团队,成员应包括设计、制造、质量、采购、服务等领域的专家。
  • 收集相关资料：设计图纸、BOM、技术规范、历史数据、客户需求等。
  • 定义分析规则和评分标准（S、O、D的尺度）。

步骤 2: 结构分析

• 目标: 清晰地定义分析对象及其边界。
• 工具: 绘制结构树。
• 活动:
  • 将系统分解为子系统,子系统分解为组件，组件分解到零件。
  • 对每个分析层级（项目）进行唯一标识。
  • 示例: 汽车座椅 -> 座椅骨架 -> 调节器 -> 调节器齿条。

步骤 3: 功能分析

• 目标: 理解每个零件/组件的预期功能和要求。
• 工具: 功能清单 和 参数图。
• 活动:
  • 为每个项目（步骤2中定义的）列出其功能（动词+名词）。
  • 为每个功能定义要求（如：扭矩、温度、寿命、外观等）。
  • 区分基本功能和冗余功能。
  • 示例:
    • 项目: 调节器齿条
    • 功能: 传递扭矩
    • 要求: 扭矩 ≥ 150 Nm

步骤 4: 失效分析

• 目标: 识别潜在的失效模式、原因和影响。
• 活动:
  • 失效模式: 针对每个功能/要求，思考“它可能如何失效？”，可以使用头脑风暴、历史数据、鱼骨图等工具。
    • 示例: 齿条断裂、齿条变形、卡滞、表面磨损。
  • 失效影响: 分析该失效模式对上一级系统、最终用户、法规安全的影响。
    • 示例: (对上一级) 座椅无法调节；(对用户) 不便、抱怨；(对安全) 无。
  • 失效原因: 分析导致该失效模式的根本工程或物理原因。
    • 示例: 材料抗拉强度不足、热处理硬度不达标、齿根圆角过小、设计安全系数过低。

步骤 5: 风险评估

• 目标: 量化失效的风险，并确定优先级。
• 活动:
  • 评估严重度: 根据预先定义的评分标准，对每个“失效影响”进行打分。注意：严重度仅取决于失效影响的严重性，与发生率和探测度无关。
  • 评估发生率: 根据预先定义的评分标准，对每个“失效原因”发生的可能性进行打分。
  • 评估探测度: 评估现行控制（如：设计评审、CAE分析、材料测试、样件验证等）在产品发布前探测到失效原因或模式的能力，打分越低，探测能力越强。
  • 计算RPN: RPN = S × O × D。

步骤 6: 优化措施

• 目标: 针对高风险项制定并实施改进措施。
• 活动:
  • 确定优先项: 优先处理高S、高O或高RPN的项目。
  • 提出建议措施: 遵循“降低严重度、降低发生率、提高探测度”的顺序思考措施。
    • 降低S: 更改设计、使用更可靠的材料/工艺。
    • 降低O: 增加设计冗余、改进防错设计。
    • 提高D: 增加更严格的测试、引入仿真分析。
  • 分配任务: 明确每项措施的责任人和完成日期。

步骤 7: 结果文件化与追踪

• 目标: 记录措施执行效果，并更新DFMEA。
• 活动:
  • 执行建议措施。
  • 重新评估措施的执行效果,更新S、O、D值，并计算新的RPN。
  • 确认所有高风险项的RPN已降至可接受水平。
  • 将最终版本的DFMEA归档,并将其作为设计输出的一部分，传递给后续的PFMEA团队。

第四部分：实例演练 (简化版)

分析对象: 汽车门内饰板上的杯托

第五部分：成功实施DFMEA的关键要点

1. 团队协作是核心: DFMEA不是一个人的工作，必须由跨职能团队共同完成，汇集不同领域的智慧和经验。
2. 以客户为中心: 始终从客户的角度思考“失效影响是什么？”，这有助于正确评估严重度。
3. 基于事实和数据: 失效原因和发生率的评估应尽可能基于历史数据、测试报告、行业经验等，而不是主观臆断。
4. 动态与迭代: DFMEA不是一次性的文档，当设计变更、市场反馈或制造过程出现问题时，必须及时评审和更新DFMEA。
5. 关注预防: 优先考虑能够预防失效发生的措施（如：优化设计、选用更好的材料），而不是仅仅依赖探测措施（如：增加测试）。
6. 管理层的支持: DFMEA需要投入时间和资源，管理层的支持和参与是项目成功的关键保障。

第六部分：总结与Q&A

• • DFMEA是一个强大的预防性风险管理工具。
  • 它通过七步法提供了一个系统化的分析框架。
  • 成功的关键在于团队协作、以客户为中心和持续改进。
  • 它最终能帮助公司设计出更可靠、更安全、更高质量的产品，并降低成本。

• Q&A 环节
